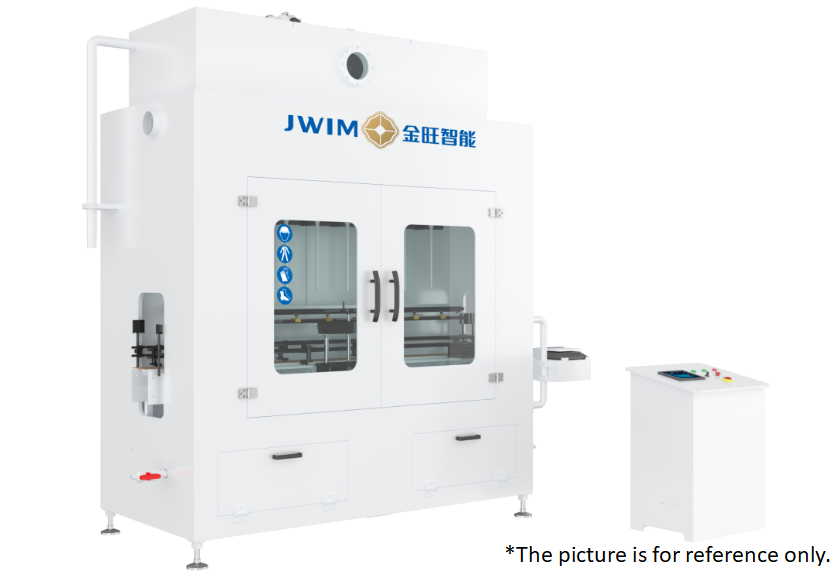

Μηχανή Γραμμικής Γεμίσεως Μικροϋπολογιστή CDP30-6E
1. Εισαγωγή
Η Μηχανή Γραμμικής Γεμίσεως Μικροϋπολογιστή CDP30-6E είναι κατάλληλη για υλικά συσκευασίας με καλή ρευστότητα. Χρησιμοποιεί κάθετη δομή με σταθερή στάθμη υγρού και χρόνο που επιτυγχάνει ακριβή γέμιση. Ελέγχεται από PLC, διεπαφή ανθρώπου-μηχανής και εύκολη λειτουργία.
2. Διαστάσεις Μηχανής
3. Τεχνικές Παράμετροι
1 Χωρητικότητα Γεμίσεως Φιάλη 1000ml ≤800BPH Φιάλη 5000ml ≤350BPH
*νερό ως μέσο, Διαφέρει ανάλογα με το μέγεθος του προϊόντος, το υλικό συσκευασίας, τα χαρακτηριστικά του υλικού, κ.λπ.
2 Εφαρμόσιμες Φιάλες Στρογγυλή φιάλη: Φ40-95mm ύψος φιάλης 80-230mm
Επίπεδη φιάλη: Μ:80-200mm Π:80-140mm Υ:140-340mm
3 Ακρίβεια Γεμίσεως ±4g(1000ml); ±10g(5000ml)
*Η ακρίβεια μέτρησης ποικίλλει ανάλογα με τα χαρακτηριστικά του υλικού, την ποσότητα γεμίσεως και τη συσκευή τροφοδοσίας
4 Ύψος Εισόδου 2560mm
5 Διάμετρος Εισόδου Φ35mm
6 Πηγή Αέρα 0.6-0.8MPa
7 Πηγή Τροφοδοσίας ~380V 50Hz/0.2KW
8 Εξωτερικές Διαστάσεις: 2300×1030×27550mm(Μ×Π×Υ)
9 Βάρος Περίπου 650Kg
4. Ηλεκτρική Διαμόρφωση
Α/Α Όνομα Μάρκα Παρατηρήσεις
1 PLC Schneider
2 Οθόνη Αφής Schneider
3 Μετατροπέας Συχνότητας Schneider
4 Φωτοηλεκτρικός Μετρητής SICK
5 Τροφοδοτικό Μεταγωγής Schneider
6 Διακόπτης Πίεσης SMC
7 Κύλινδρος FTEC
8 Ηλεκτροβαλβίδα FTEC
9 Κουμπί Schneider
10 Λαμπτήρας Συναγερμού Schneider
11 Ασφαλειοδιακόπτης Schneider
6. Πλεονέκτημα
6.1. Καλή αντοχή στη διάβρωση, κατάλληλο για αυτόματη πλήρωση διαβρωτικών υγρών με καλή ρευστότητα.
6.2. Το εξωτερικό πλαίσιο, το δοχείο υλικού, ο σωλήνας τροφοδοσίας, το πλαίσιο μεταφοράς, η κεφαλή πλήρωσης, ο αισθητήρας στάθμης υγρού, η βαλβίδα, η βάση συγκράτησης μαχαιριού κ.λπ. είναι κατασκευασμένα από αντιδιαβρωτικό υλικό PP με καλή αντιδιαβρωτική απόδοση.
6.3. Δεξαμενή συσσώρευσης υγρού, μπλοκ κυλίνδρου μαχαιριού, τμήματα μετάβασης ενεργοποιητή, τμήματα ανύψωσης κεφαλής πλήρωσης, βραχίονας φωτοηλεκτρικού αισθητήρα, σωλήνας περιέλιξης, σωλήνας εξαερισμού με επεξεργασία ψεκασμού Teflon, αντιδιαβρωτική απόδοση.
6.4. Ανεξάρτητη σχεδίαση ηλεκτρικού κουτιού, κάλυμμα πόρτας από σκληρυμένο γυαλί για σφράγιση του σώματος του μηχανήματος, σύστημα εξαερισμού πάνω από την κεφαλή πλήρωσης, η διεπαφή του μπορεί να συνδεθεί με το σύστημα εξαναγκασμένου αέρα του εργοστασίου για την εκκένωση των αερίων που παράγονται κατά τη διαδικασία πλήρωσης, το οποίο είναι ασφαλέστερο και φιλικό προς το περιβάλλον.
6.5. Η κεφαλή πλήρωσης χρησιμοποιεί τη μέθοδο βύθισης με κύλινδρο αέρα, η οποία μπορεί να μειώσει τον αφρό του αφρώδους υλικού και να αποτρέψει τη μόλυνση του στόματος της φιάλης από την υπερχείλιση του υλικού.
6.6. Το Ηλεκτρικό Σύστημα Ελέγχου Υιοθετεί διαμόρφωση Schneider, Ολοκληρωμένο Ηλεκτρικό Σύστημα Ελέγχου, πιο σταθερό και αξιόπιστο, ασφαλές και πράσινο, χαμηλή κατανάλωση ενέργειας.
6.7. Η ονομασία της τραχείας και η σήμανση φωτοηλεκτρικού αισθητήρα στον εξοπλισμό, η οποία διευκολύνει τη συντήρηση και την επισκευή.
6.8. Σύστημα έξυπνης ανίχνευσης πολλαπλών καναλιών
①Εκτός από τον κανονικό έλεγχο στάθμης υγρού εργασίας, προστίθενται συσκευές ανίχνευσης υψηλής και χαμηλής στάθμης υγρού και ηχητικού και φωτεινού συναγερμού για την αποφυγή ανώμαλης στάθμης υγρού.
②Η πίεση αέρα της SMC από την Ιαπωνία ελέγχεται. Όταν η πίεση αέρα είναι χαμηλότερη από την καθορισμένη τιμή, ο εξοπλισμός συναγερμίζει και σταματά αυτόματα.
