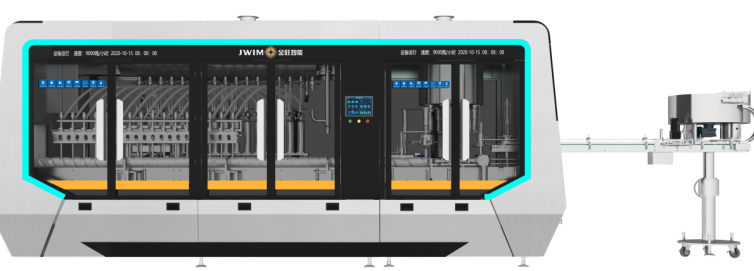

Μηχανή Γεμίσματος & Πωματισμού GX-16-8H
1.Εισαγωγή
Η μηχανή γεμίσματος & πωματισμού GX-16-8H έχει γραμμική δομή. Το τμήμα γεμίσματος υιοθετεί την αρχή γεμίσματος με βύθιση και ογκομετρικής μέτρησης που κινείται από σερβοκινητήρα, επιτυγχάνοντας υψηλή ταχύτητα και υψηλή ακρίβεια γεμίσματος.
Το τμήμα πωματισμού είναι ενσωματωμένο με τροφοδοσία φιαλών, πωματισμό, πωματισμό και εκφόρτωση φιαλών, και υιοθετεί αρπαγή και τοποθέτηση πώματος για πωματισμό, η οποία δεν προκαλεί ζημιά σε φιάλες και πώματα κατά τη διαδικασία πωματισμού, και έχει υψηλή αποδοτικότητα πωματισμού, υψηλό ποσοστό επιτυχίας και ομαλή λειτουργία.
2.Διαστάσεις Μηχανής
3.Τεχνικές Παράμετροι
| 1 |
Ταχύτητα Γεμίσματος |
100ml:≤9000φιάλες/ώρα 1000ml:≤4600φιάλες/ώρα
*Η πραγματική παραγωγική ικανότητα ποικίλλει ανάλογα με το μέγεθος του προϊόντος, το υλικό συσκευασίας και τα χαρακτηριστικά του υλικού.
|
| 2 |
Τύπος Φιάλης |
Διάμετρος φιάλης Φ40-95mm Ύψος φιάλης 90-230mm |
| 3 |
Προδιαγραφές Πώματος Φιάλης |
Διάμετρος πώματος Φ20-70mm Ύψος πώματος 15-40mm |
| 4 |
Ακρίβεια Μέτρησης |
±2g (100ml); ±3g (1000ml)
*Η ακρίβεια μέτρησης ποικίλλει ανάλογα με τα χαρακτηριστικά του υλικού, τον όγκο πλήρωσης και τη συσκευή τροφοδοσίας.
|
| 5 |
Ύψος Στόμιου Τροφοδοσίας |
2380mm |
| 6 |
Διάμετρος Στόμιου Τροφοδοσίας |
Dn40 |
| 7 |
Εξωτερική Διάμετρος Κεφαλής Γεμίσματος |
Φ18mm |
| 8 |
Ελάχιστη Εσωτερική Διάμετρος |
≥Φ22mm |
| 9 |
Πίεση Αέρα |
0.6-0.8MPa |
| 10 |
Πηγή Τροφοδοσίας |
~380V 50Hz/7.5KW |
| 11 |
Βάρος |
~3500Kg |
| 12 |
Συνολικές Διαστάσεις |
5310×1790×2437mm(Μ×Π×Υ) |
4.Ηλεκτρική Διαμόρφωση
| SN |
Όνομα |
Μάρκα |
|
| 1 |
PLC |
Schneider |
|
| 2 |
Οθόνες Αφής |
Schneider |
|
| 3 |
Αντιστροφέας |
Schneider |
|
| 4 |
Σύστημα Servo |
Schneider |
|
| 5 |
Κύλινδρος |
FTEC/AIRTAC |
|
5.Διαδικασία Εργασίας
6.Πλεονέκτημα
6.1 Υψηλή αξία: το σύνολο της μηχανής υιοθετεί το σχήμα τρένου υψηλής ταχύτητας, και η κατάσταση λειτουργίας (δεδομένα) παρουσιάζεται σε πραγματικό χρόνο, που είναι όμορφο και ευγενές, με ισχυρή αίσθηση τεχνολογίας και υψηλή ποιότητα.
6.2 Ισχυρή ευελιξία: ευρέως χρησιμοποιείται σε αγροχημικά, λεπτά χημικά, καθημερινά χημικά, λιπάσματα, έλαια και άλλες βιομηχανίες 50-1000ml αυτόματης πλήρωσης και περιστροφής φιαλών.
6.3 Γρήγορη ταχύτητα: Υιοθετώντας αυτόματη μέθοδο γέμισης με βύθιση που ακολουθεί, το προϊόν ολοκληρώνει τη γέμιση κατά τη διαδικασία κίνησης,
που μειώνει σημαντικά τον χρόνο διακοπής σε ολόκληρη τη διαδικασία γέμισης, και η κεφαλή γεμίσματος εισέρχεται αυτόματα στη φιάλη για γέμιση, χωρίς υπερχείλιση υλικού.
6.4 Διπλοί σερβοκινητήρες οδηγούν τον μηχανισμό γεμίσματος να κινείται πάνω, κάτω, αριστερά και δεξιά για να διασφαλιστεί η συνέπεια της διαδικασίας γεμίσματος χωρίς διακοπή.6.5 Υψηλή ακρίβεια γεμίσματος: Η Jinwang υιοθετεί έλεγχο προγραμματισμού PLC, σερβοκινητήρας που οδηγεί ιμάντα συγχρονισμού + μηχανισμό ανύψωσης βίδας σταθερής κίνησης,
που διασφαλίζει υψηλή ακρίβεια της διαδρομής κίνησης του εμβόλου και επιτυγχάνει ακριβή γέμιση.
6.6 Μηχανή γεμίσματος σχεδιασμός πυθμένα δοχείου υλικού με καμπύλη
, για να διασφαλιστεί ότι η εκκένωση υλικού είναι καθαρή, χωρίς νεκρές γωνίες, χωρίς συσσώρευση υλικού.6.7 Αντι-διασταυρούμενη μόλυνση:
Η μονάδα γεμίσματος υιοθετεί τη δομή κυλίνδρου απογύμνωσης, που μπορεί να αδειάσει πλήρως το υλικό στον κύλινδρο, αποφεύγοντας αποτελεσματικά τη διασταυρούμενη μόλυνση του υλικού.
6.8 Υψηλή ποιότητα: το βιδωτό πώμα αυξάνει τη λειτουργία
γέμισης με άζωτο με βύθιση, απομονώνοντας τα υλικά στη φιάλη από την επαφή με τον αέρα, παρατείνοντας τη διάρκεια ζωής του προϊόντος.
(Αυτή η λειτουργία είναι προαιρετική)6.9 Υψηλό ποσοστό επιτυχίας πωματισμού:
