Μηχανή πλήρωσης φυτοφαρμάκων ενσωματωμένη με προγραμματιζόμενο λογικό ελεγκτή για ακριβή έλεγχο των εργασιών πλήρωσης και σφράγισης

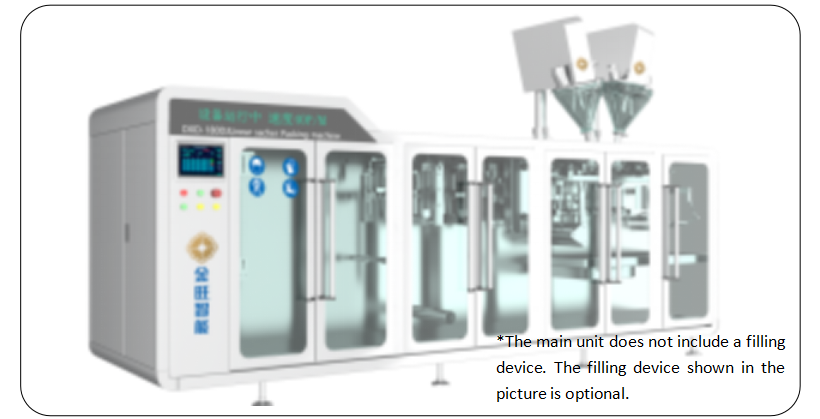

DXD-180DJ Αυτόματη Οριζόντια Μηχανή Συσκευασίας Ρολού Φιλμ

1. Εισαγωγή

Η κύρια μηχανή διαθέτει πατενταρισμένη εμφάνιση υψηλής ταχύτητας, οθόνη δεδομένων σε πραγματικό χρόνο και την τελευταία έξυπνη μηχανή συσκευασίας Industry 4.0.

Το πλήρως αυτόματο οριζόντιο μηχάνημα συσκευασίας DXD-180DJ περιλαμβάνει απελευθέρωση φιλμ με κινητήρα, σχηματισμό σακούλας, σφράγιση πυθμένα σακούλας, κάθετη σφράγιση, έλξη σακούλας με σερβοκινητήρα, κοπή, έλεγχο ανοίγματος σακούλας, άνοιγμα και γέμισμα σακούλας, μεταφορά σακούλας και αφαίρεση σκόνης από τη σακούλα. Μηχανισμοί όπως η σφράγιση κορυφής της σακούλας χρησιμοποιούν τον κινητήρα για να οδηγήσουν κάθε έκκεντρο στον κύριο άξονα για να ολοκληρώσουν τις συντονισμένες ενέργειες κάθε μηχανισμού, και ο κωδικοποιητής στον κύριο άξονα ανατροφοδοτεί το σήμα θέσης. Υπό τον προγραμματιζόμενο έλεγχο του PLC, η ρολό φιλμ → σχηματισμός σακούλας → κατασκευή σακούλας → Οι λειτουργίες περιλαμβάνουν άνοιγμα και έλεγχο σακούλας → γέμισμα → αφαίρεση σκόνης από τη σακούλα → σφράγιση → μεταφορά τελικού προϊόντος, και τέλος χειροκίνητη συσκευασία σε κουτιά ή χαρτοκιβώτια.

Η κύρια μηχανή υιοθετεί τυπική σφράγιση με ραβδώσεις. Αντικαθιστώντας τη μηχανή πλήρωσης, η μηχανή μπορεί να γεμίσει αυτόματα διάφορα υλικά όπως σκόνη, κόκκους, εναιωρήματα, γαλακτωματοποιήσιμα συμπυκνώματα και υδατικά διαλύματα. Ολόκληρη η μηχανή είναι κατασκευασμένη από ανοξείδωτο χάλυβα SUS304, ο οποίος έχει καλή αντιδιαβρωτική δράση σε εξαιρετικά διαβρωτικά υλικά. Το εξωτερικό κάλυμμα από σκληρυμένο γυαλί αποτρέπει τη διαρροή σκόνης και είναι πιο φιλικό προς το περιβάλλον και χωρίς ρύπανση.

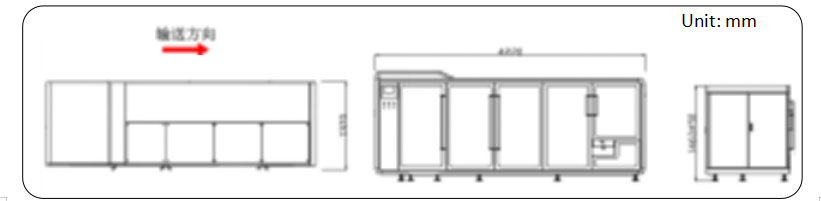

2.Διαστάσεις εξοπλισμού

3.Τεχνικές Παράμετροι

4. Πλεονέκτημα

① Απελευθέρωση φιλμ και αυτόματη τροφοδοσία φιλμ② Κωδικοποίηση κορδέλας (προαιρετικό)③ Σχηματισμός φιλμ④ Σφράγιση πυθμένα⑤ Κεντρική σφράγιση

⑥ Κάθετη σφράγιση⑦ Διαμαντένια σχισμή (προαιρετικό)⑧ Εικονική κοπή⑨ Σερβο-κράτημα σακούλας⑩ Κοπή (προαιρετική διπλή ψαλιδιά)

⑪ Άνοιγμα σακούλας ⑫ Έλεγχος ανοίγματος σακούλας ⑬ Γέμισμα x2 ⑭ Αφαίρεση σκόνης από σακούλα ⑮ Σφράγιση κορυφής ⑯ Έξοδος τελικού προϊόντος

5.Ηλεκτρική διαμόρφωση

6.Ανταγέκτημα

6.1 Εύκολο στη χρήση

6.1.1. Μια ανεξάρτητη συσκευή ανίχνευσης φιλμ τοποθετείται μπροστά από τη συσκευή έλξης φιλμ για τη μείωση των σφαλμάτων.

6.1.2. Νέος μηχανισμός τάνυσης φιλμ: Προσθήκη πλευρικού μηχανισμού τάνυσης φιλμ για μεγαλύτερη σταθερότητα.

6.1.3. Μηχανικός έλεγχος ανοίγματος σακούλας: Ο μηχανικός έλεγχος ανοίγματος σακούλας και η αυτόματη λειτουργία ανίχνευσης διασφαλίζουν υψηλό ποσοστό επιτυχίας ανοίγματος σακούλας. Εάν η σακούλα δεν ανοίξει ή ανοίξει ατελώς, δεν θα προστεθούν υλικά και δεν θα σπαταληθούν υλικά, εξοικονομώντας έτσι κόστος παραγωγής για τον χρήστη.

6.1.4. Σύστημα έλξης σακούλας με σερβοκινητήρα: Η απευθείας σύνδεση του σερβοκινητήρα μειώνει το σφάλμα του κενού του φιλμ, και η ρύθμιση του πλάτους της σακούλας μπορεί να ολοκληρωθεί με μία μόνο εισαγωγή στην οθόνη αφής, με αποτέλεσμα μικρότερη απώλεια υλικού συσκευασίας.

6.1.5 Η κάθετη σφράγιση είναι γρήγορη και εύκολη στο σκίσιμο, και το εύκολο στο σκίσιμο μέρος ρυθμίζεται με χειροτροχό. Δεν απαιτούνται εργαλεία για την αλλαγή προδιαγραφών, κάτι που είναι γρήγορο και βολικό.

6.1.6. Αφαίρεση σκόνης από σακούλα: Λειτουργία αφαίρεσης σκόνης από σακούλα, ο κινητήρας οδηγεί τη σκούπα για να απομακρύνει τη σκόνη, λύνοντας το πρόβλημα της προσρόφησης σκόνης στο στόμιο της σακούλας και διασφαλίζοντας το ποσοστό επιτυχίας της σφράγισης.

6.1.7. Υιοθετεί την τεχνολογία του εκκεντροτρόχιου που οδηγείται από συνδετικό ραβδί με κινητήρα, το οποίο έχει υψηλότερη ακρίβεια λειτουργίας και καμία απόκλιση θέσης.

6.1.8. Η κατάσταση λειτουργίας (δεδομένα) ολόκληρης της μηχανής παρουσιάζεται σε πραγματικό χρόνο (σαφής με μια ματιά).

6.2 Τα κύρια μέρη είναι κατασκευασμένα από υλικά υψηλής ποιότητας μετάλλου, με καλύτερη αντοχή στη φθορά και τη διάβρωση.

6.3 Ασφαλέστερο

6.3.1. Ενσωματωμένη μονάδα ελέγχου θερμοκρασίας: Η παρακολούθηση των αλλαγών θερμοκρασίας σε πραγματικό χρόνο καθιστά τη λειτουργία σαφή με μια ματιά. Αυτό ελέγχει αποτελεσματικά τον μηχανισμό θερμοσφράγισης για να διασφαλίσει την αξιοπιστία της σφράγισης και να κάνει τα συσκευασμένα προϊόντα εύχρηστα και όμορφα.

6.3.2. Κεντρικός έλεγχος λειτουργίας: ανεξάρτητο κουτί κουμπιών λειτουργίας, με λειτουργίες όπως λεπτομερής ρύθμιση δόσης, αποσφαλμάτωση και jog, καθιστώντας τη λειτουργία πιο βολική.

6.3.3. Η κύρια διαμόρφωση ολόκληρης της μηχανής υιοθετεί το ηλεκτρικό σύστημα Schneider (προγραμματιζόμενος ελεγκτής PLC, διεπαφή ανθρώπου-μηχανής, σύστημα σερβοκινητήρα, μετατροπέας συχνότητας, τροφοδοτικό μεταγωγής κ.λπ.), το οποίο είναι ασφαλέστερο, πιο αξιόπιστο, αποδοτικό και φιλικό προς το περιβάλλον, και σας προσφέρει πιο οικονομική κατανάλωση ενέργειας. .

6.3.4. Πολλαπλές προστασίες ασφαλείας (ανίχνευση χρωματικού κώδικα, ιαπωνική γεννήτρια κενού SMC, επεξεργαστής πηγής αέρα με ανίχνευση πίεσης αέρα, προστατευτικό ακολουθίας φάσης τροφοδοσίας) για μεγιστοποίηση της σταθερότητας και της αξιοπιστίας της λειτουργίας του εξοπλισμού.

6.4 Νέα δομή διπλής ψαλιδιάς:Υιοθετεί τη μορφή διπλής ψαλιδιάς για αύξηση της χωρητικότητας παραγωγής. Για γέμισμα μονής σακούλας, η χωρητικότητα παραγωγής διπλασιάζεται σε σχέση με την αρχική βάση.(Αυτό το χαρακτηριστικό είναι προαιρετικό)

6.5 Υιοθετεί ανεξάρτητο μηχανισμό σχισίματος,Ο κύλινδρος οδηγεί το μαχαίρι να κινείται παλινδρομικά για να επιτύχει το αποτέλεσμα σχισίματος, το οποίο είναι εύκολο στο σχίσιμο και όμορφο. Το αποτέλεσμα χρήσης του υπερβαίνει κατά πολύ αυτό του σχισίματος με θερμό μπλοκ, και η συσκευή σχισίματος είναι εξοπλισμένη με συσκευή συλλογής υπολειμμάτων.(Αυτό το χαρακτηριστικό είναι προαιρετικό)
