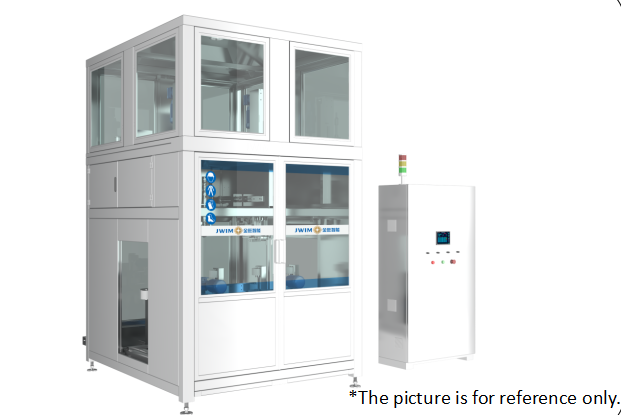

CC300-2-2 Μηχάνημα Πλήρωσης Καθορισμένης Ποσότητας κατά Βάρος
1. Εισαγωγή
Το Μηχάνημα Πλήρωσης Καθορισμένης Ποσότητας κατά Βάρος CC300-2-2 χρησιμοποιεί ζύγιση για την παρακολούθηση της τρέχουσας ποσότητας πλήρωσης σε πραγματικό χρόνο και την ανατροφοδότηση στον ελεγκτή, ο οποίος εξάγει σήματα ελέγχου ταχείας και αργής πλήρωσης σύμφωνα με τα καθορισμένα δεδομένα για την επίτευξη γρήγορης και ακριβούς πλήρωσης μεγάλων δοχείων. Μπορεί να καλύψει τις ανάγκες αυτόματης πλήρωσης ποικιλίας υγρών, τόσο με αφρό όσο και χωρίς αφρό. Παράλληλα, μπορεί να πραγματοποιήσει αυτόματη αφαίρεση πώματος και πωματισμό.
2. Διαστάσεις Μηχανήματος
3. Πληροφορίες Δοχείου Πλήρωσης
Κατηγορίες | Χαλύβδινα Βαρέλια Μικρού Ανοίγματος / Κλειστού Τύπου GB/T325.5-2015 | Πλαστικά Βαρέλια Τύπου B
GB18191-2008 |
Διαστάσεις Βαρελιού (mm) | D * | 575±2 | 580±10 |
| D1* | 560±5 | 580±10 |
| D3 | 575±2 | 470±10 |
| H1* | 885±10 | 900±10 |
| h2* | 19±1 | - |
Μεγέθη Στομίου Έγχυσης (mm) | d* | 55±2 | 55±2 |
| P1* | 210±2 | 185±2 |
| λοιπά | L* | 200 | 200 |
4. Τεχνικές Παράμετροι
| 1 | Διάμετρος Ανοίγματος Δοχείου | Φ55-65mm |
| 2 | Διάμετρος Δοχείου | Ανατρέξτε στον πίνακα πληροφοριών δοχείου πλήρωσης. *Δυνατότητα προσαρμογής. |
| 3 | Εύρος Πλήρωσης | 200L |
| 4 | Τιμή Υποδιαίρεσης | 100g |
| 5 | Ακρίβεια Πλήρωσης | ±0.1% *① |
| 6 | Δυναμικότητα | 40-45 Βαρέλια/ώρα(200L) *② |
| 7 | Ύψος Τροφοδοσίας Προϊόντος | 2198mm |
| 8 | Πίεση Αέρα | 0.6-0.8MPa |
| 9 | Πηγή Τροφοδοσίας | ~380V 50Hz/3KW |
| 10 | Εξωτερικές Διαστάσεις | 1800×1760×3255mm (Μ×Π×Υ) |
| 11 | Βάρος | Περίπου 1200Kg |
*① Η αναγραφόμενη ακρίβεια είναι η ακρίβεια δοκιμής με νερό πριν από την έξοδο του εξοπλισμού από το εργοστάσιο.
Η πραγματική ακρίβεια πλήρωσης διαφέρει λόγω της επίδρασης του ιξώδους του υλικού του πελάτη, της θερμοκρασίας, της σταθερότητας της πίεσης εισόδου και άλλων επιτόπιων συνθηκών.
*② Η αναγραφόμενη δυναμικότητα βασίζεται στη δυναμικότητα δοκιμής με νερό πριν από την έξοδο του εξοπλισμού από το εργοστάσιο·
Η πραγματική ταχύτητα πλήρωσης εξαρτάται από την επιτόπια πίεση του αγωγού εισόδου και τον ρυθμό ροής του πελάτη.
Οι παράγοντες ιξώδους υλικού και αφρού διαφέρουν· Η διαφορά στις απαιτήσεις διαμόρφωσης όπως επιφανειακή πλήρωση, υποεπιφανειακή πλήρωση και πλήρωση πυθμένα θα επηρεάσει επίσης την πραγματική παραγωγική δυναμικότητα.
5. Ηλεκτρική Διαμόρφωση
| Α/Α | Όνομα | Μάρκα | |
| 1 | Σύστημα Ζύγισης | METTLER TOLEDO | |
| 2 | PLC | Schneider | |
| 3 | HMI | Schneider | |
| 4 | Inverter | Schneider | |
| 5 | Αισθητήρας Καταμέτρησης | SICK | |
| 6 | Διακόπτης Εγγύτητας | Schneider | |
| 7 | Μανόμετρο | SMC | |
| 8 | Κύλινδρος | FTEC | |
| 9 | Ηλεκτρομαγνητική Βαλβίδα | FTEC | |
| 10 | Μπουτόν | Schneider | |
| 11 | Φως Συναγερμού | Schneider | |
| 12 | Ασφαλειοδιακόπτης | Schneider | |
6. Πλεονεκτήματα
6.1. Διαδικασία: Χειροκίνητη Τοποθέτηση Βαρελιού——Αυτόματη Τροφοδοσία Βαρελιού——Αυτόματη Αφαίρεση Πώματος——Αυτόματη Πλήρωση κατά Βάρος——Αυτόματος Πωματισμός——Αυτόματη Εκφόρτωση Βαρελιού (Σημείωση: Μετά την αφαίρεση του πώματος, το πώμα είναι έτοιμο στον σταθμό πωματισμού μέσω του μεταφορέα πωμάτων).

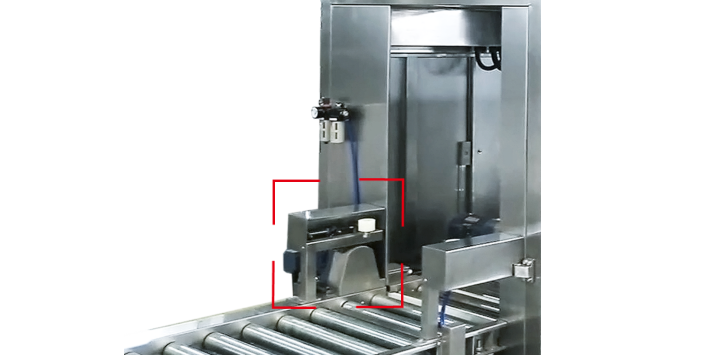

6.2. Ο μηχανισμός τροφοδοσίας, διαχωρισμού και συγκράτησης βαρελιών υιοθετεί κύλινδρο και στις δύο πλευρές για να ωθήσει τον μηχανισμό ράβδου σύνδεσης ώστε να επιτευχθεί ακριβής και σταθερός διαχωρισμός και συγκράτηση για το άδειο βαρέλι. Όταν ολοκληρωθεί η πλήρωση και το γεμάτο βαρέλι μεταφερθεί στον επόμενο σταθμό, ο κύλινδρος συγκράτησης αποσύρεται και το άδειο βαρέλι εισέρχεται στη μηχανή πλήρωσης.

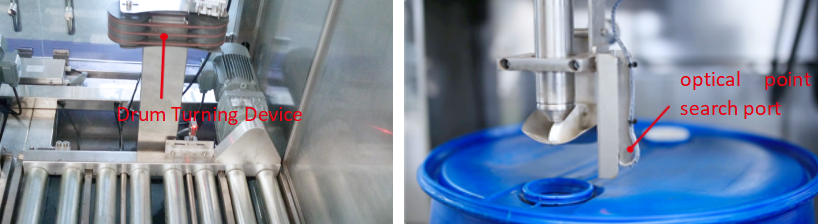

6.3. Δύο άδεια βαρέλια εισέρχονται στην ενσωματωμένη μηχανή ως ενιαία μονάδα. Τα βαρέλια τοποθετούνται από τα ράουλα, πραγματοποιείται αυτόματη αφαίρεση πώματος, το ακροφύσιο πλήρωσης στοχεύει αυτόματα στο άνοιγμα του βαρελιού, το ακροφύσιο πλήρωσης κατεβαίνει, ταχεία & αργή πλήρωση. Το ακροφύσιο ανεβαίνει μετά την πλήρωση, πραγματοποιείται αυτόματος πωματισμός, το γεμάτο βαρέλι εξέρχεται και εισέρχεται το άδειο βαρέλι.
6.4. Σύστημα αυτόματης αφαίρεσης πώματος και πωματισμού: Μπορεί να πραγματοποιήσει αυτόματη αφαίρεση πώματος και πωματισμό στα βαρέλια. (το αδιάβροχο καπάκι πρέπει να τοποθετείται χειροκίνητα)

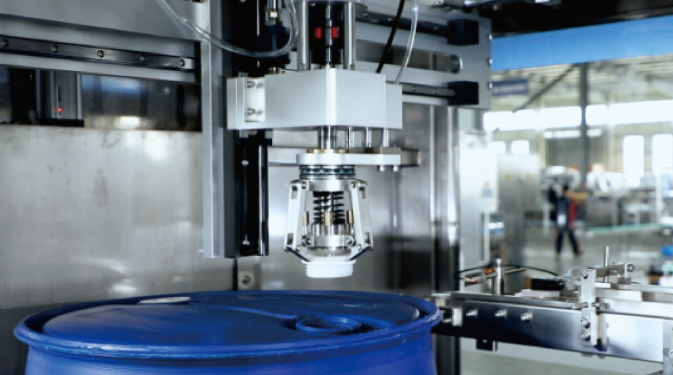

6.5. Υιοθετείται βαλβίδα ταχείας και αργής πλήρωσης για να διασφαλιστεί η ακρίβεια πλήρωσης χωρίς να επηρεάζεται η συνολική ταχύτητα πλήρωσης. Με τον μηχανισμό βύθισης του ακροφυσίου πλήρωσης, μπορεί να γεμίσει τόσο πάνω όσο και κάτω από την επιφάνεια του υγρού, κατάλληλο για την πλήρωση προϊόντων χωρίς αφρό ή με ελαφρύ αφρό.
6.6. Υψηλή Ακρίβεια: Πλήρωση με ζύγιση (Αισθητήρας Ζύγισης US Mettler Toledo) για τη διασφάλιση της υψηλής ακρίβειας πλήρωσης.

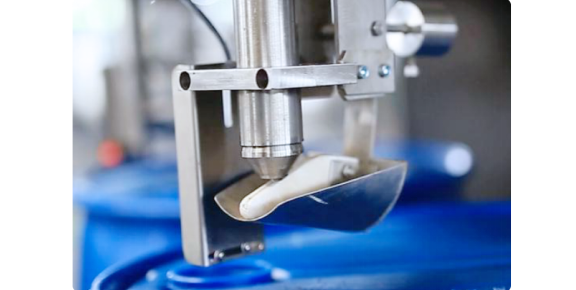

6.7. Η κεφαλή πλήρωσης είναι εξοπλισμένη με περιστρεφόμενο κύπελλο υγρού. Μετά την πλήρωση, το κύπελλο υγρού συλλέγει το υπολειπόμενο υλικό στην κεφαλή πλήρωσης για να αποτρέψει τη διαρροή του προϊόντος και τη μόλυνση του δοχείου.
6.8. Το μηχάνημα χρησιμοποιεί σύστημα ελέγχου France Schneider για τη διασφάλιση της λειτουργικής σταθερότητας. Παράλληλα, το σύστημα ελέγχου διαθέτει χαμηλή κατανάλωση ενέργειας. Σε σύγκριση με διάφορες άλλες μάρκες που χρησιμοποιούνται από άλλους κατασκευαστές, το σύστημα ελέγχου France Schneider διαθέτει υψηλό επίπεδο προστασίας, σταθερή αξιοπιστία και επίπεδο ασφάλειας, διάρκεια ζωής, ειδικά με περισσότερα πλεονεκτήματα στη μετέπειτα αναβάθμιση.
6.9. Στο επάνω μέρος του μηχανήματος προβλέπεται έξοδος αέρα, η οποία μπορεί να συνδεθεί με το σύστημα απαγωγής αέρα του πελάτη για τη διασφάλιση του παραγωγικού περιβάλλοντος του εργαστηρίου.
6.10. Πολλαπλοί Σταθμοί Εργασίας: Σύμφωνα με πολυετή εμπειρία στην αγορά, το μηχάνημα μπορεί να διαχωρίσει την αφαίρεση πώματος, τον πωματισμό και την πλήρωση. Κάθε ενέργεια λειτουργεί ξεχωριστά, για την επίτευξη υψηλής απόδοσης, ακρίβειας και χωρίς αποκλίσεις.
