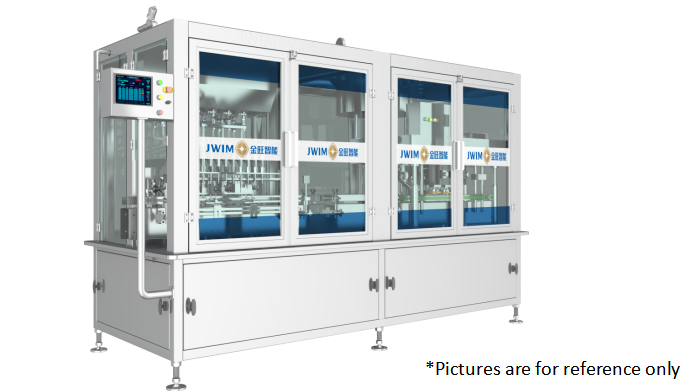

GX-16-6B Ενσωματωμένη Μηχανή Πλήρωσης & Πωματισμού
1.Εισαγωγή
Αυτόματη Ενσωματωμένη Μηχανή Πλήρωσης & Πωματισμού GX-12-6B, το τμήμα πλήρωσης κινείται από σερβοκινητήρα και βασίζεται στην αρχή της ογκομετρικής πλήρωσης, η οποία επιτυγχάνει υψηλή ακρίβεια στη δοσολογία πλήρωσης. Υιοθετεί έλεγχο PLC, όλες οι λειτουργίες μπορούν να εκτελεστούν στην οθόνη αφής. Το τμήμα πωματισμού αποτελείται από τροφοδοσία πωμάτων, απόσπαση πωμάτων, συμπίεση, σύσφιξη και μεταφορέα.
Το μηχάνημα διαθέτει συμπαγή δομή, μικρό απαιτούμενο χώρο εγκατάστασης, ενσωματωμένη πλήρωση και πωματισμό σε μία μονάδα, πλαίσιο SUS304 και προστατευτικό κάλυμμα πόρτας από σκληρυμένο γυαλί, το οποίο είναι πιο ασφαλές, φιλικό προς το περιβάλλον και εύκολο στον καθαρισμό.
2.Διαστάσεις Μηχανήματος
3.Τεχνικές Παράμετροι
| 1 |
Δυναμικότητα |
20ml: ≤4500 BPH
Η δυναμικότητα διαφέρει ανάλογα με το προϊόν, τον περιέκτη και τα χαρακτηριστικά του προϊόντος
|
| 2 |
Κατάλληλη Φιάλη |
Διάμετρος: Φ20-60mm Ύψος:50-150m |
| 3 |
Κατάλληλο Πώμα |
Διάμετρος Πώματος: Φ20-50mm Ύψος:15-40m |
| 4 |
Ακρίβεια Πλήρωσης |
20ml:±0.5g
*Η δυναμικότητα διαφέρει ανάλογα με το προϊόν, τον περιέκτη και τα χαρακτηριστικά του προϊόντος
|
| 5 |
Ύψος Τροφοδοσίας Προϊόντος |
1980mm |
| 6 |
Διάμετρος Τροφοδοσίας Προϊόντος |
Φ26mm |
| 7 |
Εξωτερική Διάμετρος Ακροφυσίου Πλήρωσης |
Φ9mm |
| 8 |
Ελάχιστη Διάμετρος Στομίου |
≥Φ13mm |
| 9 |
Πίεση Αέρα |
0.6-0.8MPa |
| 10 |
Πηγή Τροφοδοσίας |
~380V 50Hz/2.95KW |
| 11 |
Εξωτερικές Διαστάσεις |
~1100Kg |
| 12 |
Βάρος |
3420×1180×2078mm(Μ×Π×Υ) |
4.Ηλεκτρολογική Διαμόρφωση
| Α/Α |
Ονομασία |
Μάρκα |
|
| 1 |
PLC |
Schneider |
|
| 2 |
HMI |
Schneider |
|
| 3 |
Inverter |
Schneider |
|
| 4 |
Σερβοσύστημα |
Schneider |
|
| 5 |
Κύλινδρος |
FTEC/AIRTAC |
|
5.
Πλεονεκτήματα
5.1 Χρησιμοποιείται ευρέως για την αυτόματη πλήρωση και το βιδωτό πωματισμό από 20-100ml σε αγροχημικά, χημικά, λιπάσματα, προϊόντα προσωπικής φροντίδας, έλαια και άλλες σχετικές βιομηχανίες.
5.2 Το σύστημα ελέγχου χρησιμοποιεί Schneider Γαλλίας, το ενσωματωμένο σύστημα ελέγχου είναι πιο σταθερό, ασφαλές, οικολογικό και χαμηλής κατανάλωσης ενέργειας.
5.3 Η Jinwang χρησιμοποιεί έλεγχο PLC Schneider, σερβοκινητήρα που κινεί τον συγχρονισμένο ιμάντα + σταθερής λειτουργίας δομή ανύψωσης διπλού κοχλιωτού άξονα για να εξασφαλίσει την υψηλή ακρίβεια της κίνησης του εμβόλου και της πλήρωσης.
5.4 Τα έμβολα 100ml εξασφαλίζουν την ακρίβεια πλήρωσης μικρού όγκου.
5.5 Το τμήμα βιδωτού πωματισμού διαθέτει εξαιρετική ευελιξία, βολική ρύθμιση και οικονομική εφαρμογή χωρίς επιπλέον εξαρτήματα μεγέθους. Το προηγμένο υλικό του τροχού πωματισμού δεν προκαλεί καμία ζημιά στα πώματα. Οι χυτευτοί ιμάντες σύσφιξης είναι ανθεκτικοί.
5.6 Ο διαλογέας πωμάτων είναι εξοπλισμένος με διάταξη αυτόματου ελέγχου, ο ανελκυστήρας πωμάτων θα ξεκινήσει αυτόματα εάν δεν υπάρχουν αρκετά πώματα (μπορεί να λειτουργήσει με τον ανελκυστήρα πωμάτων). Αυτό εξασφαλίζει τη συνεχή τροφοδοσία πωμάτων.
