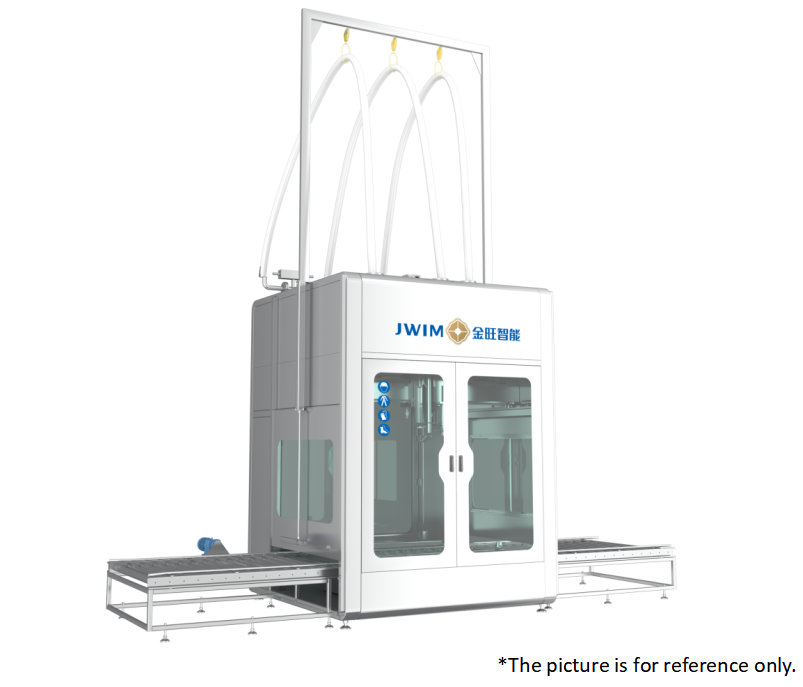

Μηχανή πλήρωσης φυτοφαρμάκων με οπτική τοποθέτηση για ακριβή πλήρωση και κάλυψη διαφόρων υγρών δοχείων

GXT1000-4CKVαpiοτελεστήSερευνητικηFΑρρωστημένη& ΓΕφαρμογή Μαχίνη

1.Εισαγωγή

Ο εξοπλισμός αυτός υιοθετεί μέθοδο οπτικής διεύθυνσης για την τοποθέτηση του στόματος του βαρελιού, υψηλά αυτόματο σχεδιασμό δομής, ενσωματώνοντας την εκφόρτωση του καπακιού, την πλήρωση και το καπάκι σε ένα μηχάνημα,που μειώνει σημαντικά την ένταση εργασίας των χειριστών και τη ρύπανση του περιβάλλοντοςΜπορεί να ανταποκριθεί στις ανάγκες αυτόματης πλήρωσης πολλών ειδών υγρών και μπορεί να ανταποκριθεί στην πλήρωση μη-φουσκωτών και φουσκωτών υγρών.

Χρησιμοποιεί μέθοδο ζύγισης για την παρακολούθηση του τρέχοντος όγκου πλήρωσης σε πραγματικό χρόνο και την ανταπόκριση στον ελεγκτή,το οποίο εκπέμπει ταχεία και αργά σήματα ελέγχου πλήρωσης σύμφωνα με τα δεδομένα που έχουν καθοριστεί για την επίτευξη ταχείας και ακριβούς πλήρωσης για μεγαλύτερες προδιαγραφές πλήρωσης.

2.Πληροφορίες για τη γέμιση του δοχείου

3.Πληροφορίες για τη γέμιση του δοχείου

4.Τεχνικές παραμέτρους

*1Η επισημασμένη ακρίβεια είναι η ακρίβεια της δοκιμής νερού πριν το εξοπλισμό εγκαταλείψει το εργοστάσιο,

Η πραγματική ακρίβεια πλήρωσης ποικίλλει λόγω της ιξώδους του υλικού του πελάτη, της θερμοκρασίας, της σταθερότητας της εισερχόμενης πίεσης και άλλων συνθηκών της τοποθεσίας.

* 2 σήμανση της χωρητικότητας με βάση τον εξοπλισμό πριν από την έξοδο από το εργοστάσιο σε δοκιμή χωρητικότητας νερού,

Η πραγματική ταχύτητα πλήρωσης οφείλεται στην πίεση εισερχόμενου σωλήνα του πελάτη, το μέγεθος ροής.ιξικότητα υλικού και αφρός,

Η πλήρωση στην επιφάνεια του υγρού και η πλήρωση κάτω από την επιφάνεια του υγρού, η πλήρωση στο κάτω μέρος του βαρελιού και άλλες απαιτήσεις διαμόρφωσης θα επηρεάσουν επίσης την πραγματική χωρητικότητα.
5.Ηλεκτρική διαμόρφωση

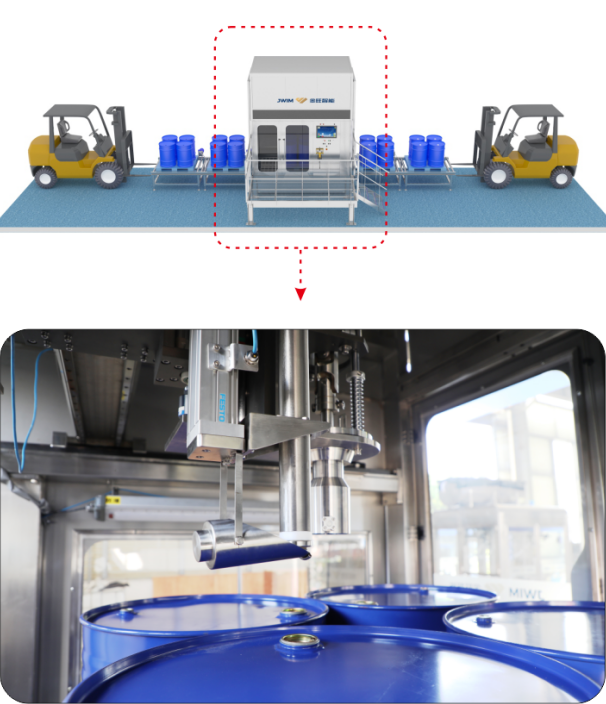

6.200L ️ Τρόπος πλήρωσης

Μια παλέτα με τέσσερα άδεια βαρέλια στην τοποθέτηση του μηχανή γεμίσματος, οπτική αυτόματη αναζήτηση για το στόμα για να ξεφορτωθεί το καπάκι, γεμίζοντας το κεφάλι αυτόματες αντίστοιχες, γεμίζοντας το κεφάλι κάτω, γρήγορο συν,Αργό συν, στην ποσότητα των βαλβίδων κλεισίματος, ανεβάζοντας το κεφάλι πλήρωσης, αυτόματη αναζήτηση για το στόμα του καπακιού, γεμάτα βαρέλια έξω, άδεια βαρέλια μέσα.

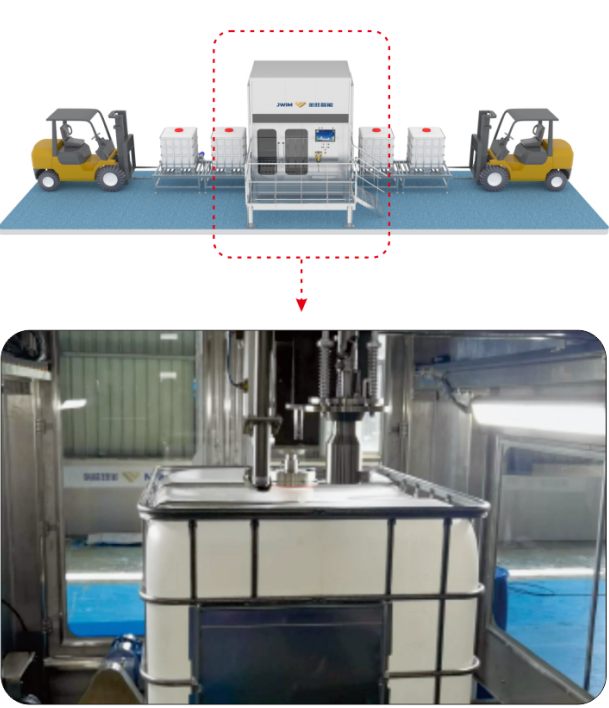

7.Τόνος βαρέλι ∆ύναμη πλήρωσης

Μια παλέτα από ένα άδειο βαρέλι στο τοποθέτηση της μηχανής πλήρωσης, οπτική αυτόματη αναζήτηση για το στόμα για να ξεφορτωθεί το καπάκι, γεμίζοντας το κεφάλι αυτόματα αντίστοιχα, γεμίζοντας το κεφάλι προς τα κάτω, γρήγορο συν,Αργό συν, στην ποσότητα της βαλβίδας κλεισίματος, ανεβάζοντας το κεφάλι πλήρωσης, αυτόματη αναζήτηση για το στόμα του καπακιού, γεμάτα βαρέλια έξω από τα βαρέλια, άδεια βαρέλια μέσα.

8.
Πλεονέκτημα

8.1Υψηλή ακρίβεια:Υιοθέτηση συστήματος ζύγισης και πλήρωσης(American METTLER TOLEDO κύτταρο φορτίου)να εξασφαλίζεται η υψηλή ακρίβεια της πλήρωσης και της μέτρησης.

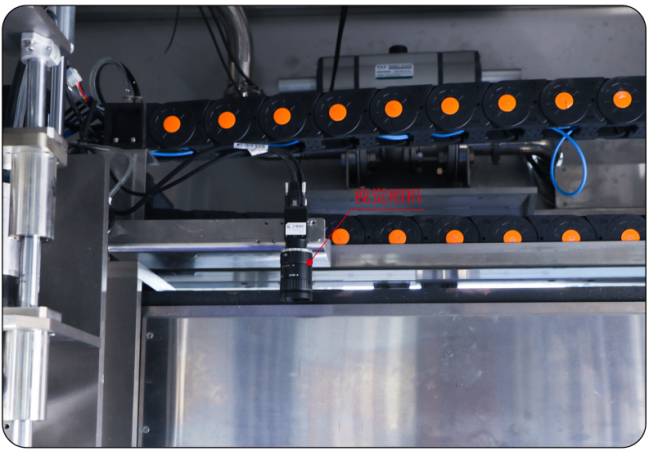

8.2Οπτική τοποθέτηση και διεύθυνση:Ένα βαρέλι ή μια παλέτα με τέσσερα βαρέλια στο σταθμό ανεφοδιασμού, μέσω της βιομηχανικής κάμερας για να βρείτε το στόμα για να αφαιρέσετε το καπάκι, γεμίζοντας, καπάκι.

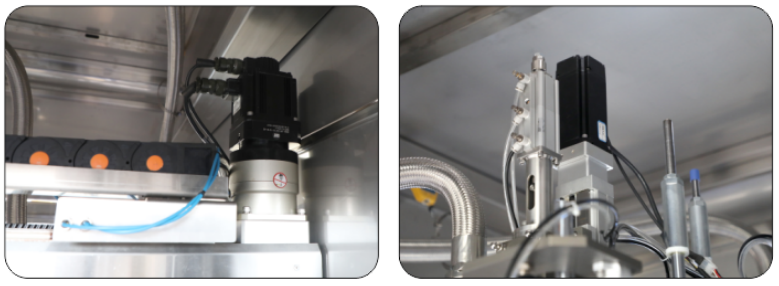

8.3Ακριβής τοποθέτηση:η οριζόντια και κατακόρυφη μετατόπιση και η ανύψωση της κεφαλής πλήρωσης ελέγχονται από ελεγκτικούς κινητήρες ώστε να εξασφαλίζεται ο συνολικός ρυθμός περάσματος.

8.4Ευρεία εφαρμογή:η γέμιση και το κάλυμμα υιοθετούν μία-δύο δομή, δηλαδή μία κεφαλή γέμισης, μία κεφαλή κάλυψης για τύμπανο 200L και μία κεφαλή κάλυψης για τύμπανο τόνου, η οποία μπορεί να ανταποκρίνεται στις απαιτήσεις κάθε τύπου τύμπανου.

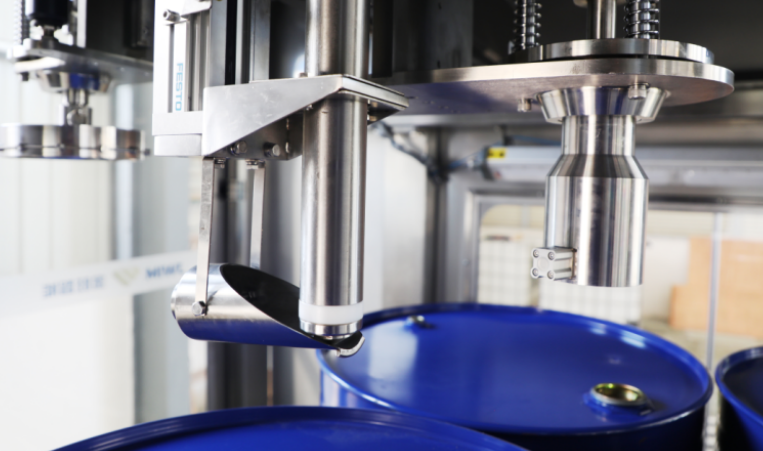

8.5Χωρίς στάγματα:Μετά την ολοκλήρωση της γέμισης, το φλιτζάνι που δέχεται το υγρό συλλέγει αυτόματα το υπολειμματικό υλικό στην κεφαλή γέμισης για να διασφαλιστεί ότι δεν υπάρχει στάση στο σύστημα γέμισης.

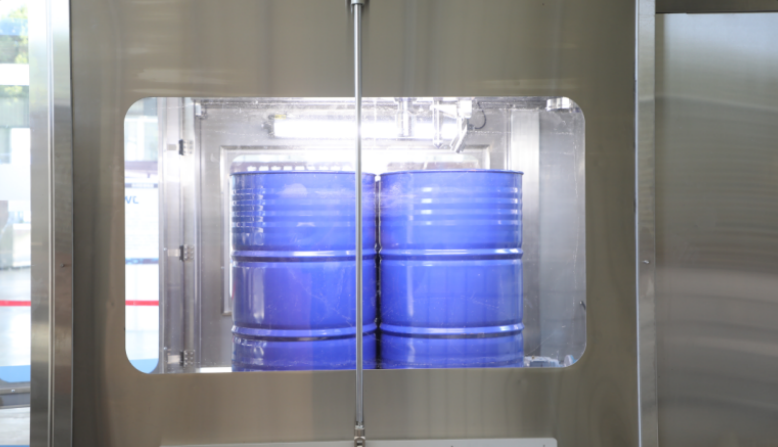

8.6Αυτοματοποιημένη συρόμενη πόρτα:όταν ο άδειος τύμπανος μεταφέρεται με το τυμπανικό ρόλο, η συρόμενη πόρτα ανοίγει αυτόματα και ο άδειος τύμπανος μεταφέρεται στον αυτόματο σταθμό ελέγχου στόματος.

8.7 υιοθετώντας ταχύτητα πλήρωσης γρήγορη και αργή για να εξασφαλίζεται η ακρίβεια μέτρησης χωρίς να επηρεάζεται η συνολική ταχύτητα πλήρωσης.που είναι κατάλληλο για την πλήρωση μη αφρωτικών ή ελαφρά αφρωτικών υλικών.

8.8 Η κεφαλή πλήρωσης υιοθετεί τη λειτουργία συναγερμού χτυπήματος της κάννης, η οποία υπενθυμίζει στο προσωπικό του πεδίου να προσαρμοστεί εγκαίρως.η κεφαλή κάλυψης είναι σχεδιασμένη με ευέλικτο απόθεμα ασφαλείας και αυτοτοποθετούμενο στόμα-αναζήτηση, το οποίο βελτιώνει αποτελεσματικά το ποσοστό περάσματος.

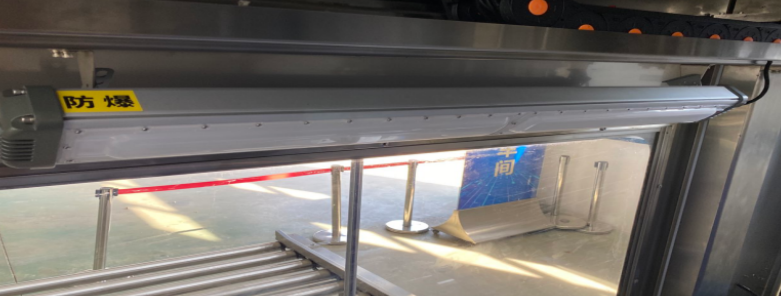

8.9 Το κύριο μηχάνημα είναι εξοπλισμένο με ανθεκτικό φωτισμό, ο οποίος είναι βολικό για το προσωπικό να εργάζεται τη νύχτα και πληρεί ταυτόχρονα τις απαιτήσεις ανθεκτικότητας.

8.10 Όλο το μηχάνημα υιοθετείτο τελευταίο ηλεκτρικό σύστημα ελέγχου Schneider,με σταθερό έλεγχο και σχετικά χαμηλή κατανάλωση ενέργειας.
