GXG-3-1K Παρακολούθησης Μηχανή Γεμίσματος και Πωματισμού
1.Εισαγωγή

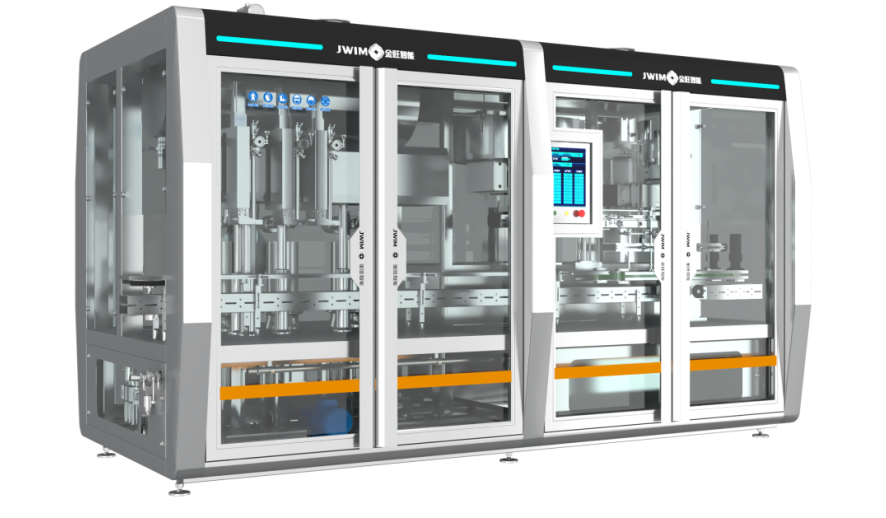

Η μηχανή γεμίσματος και πωματισμού GXG-3-1K διαθέτει γραμμική δομή (in-line). Το τμήμα πλήρωσης υιοθετεί την αρχή της πλήρωσης παρακολούθησης με σερβοκινητήρα και της ογκομετρικής μέτρησης, επιτυγχάνοντας υψηλή ταχύτητα και υψηλή ακρίβεια πλήρωσης.
Το τμήμα πωματισμού ενσωματώνει την τροφοδοσία φιαλών, την τοποθέτηση πωμάτων, το βίδωμα και την έξοδο φιαλών, και υιοθετεί πωματισμό με κίνηση παρακολούθησης, ο οποίος δεν προκαλεί φθορές στις φιάλες και τα πώματα κατά τη διαδικασία πωματισμού, ενώ παρέχει υψηλή απόδοση πωματισμού, υψηλό ποσοστό επιτυχίας και ομαλή λειτουργία.
2.Διαστάσεις Μηχανής
3.Τεχνικές Παράμετροι
| 1 |
Ταχύτητα Πλήρωσης |
5L:≤1000 BPH
*Η παραγωγικότητα διαφέρει ανάλογα με το προϊόν, το δοχείο και τα χαρακτηριστικά του προϊόντος
|
| 2 |
Τύπος Φιάλης |
Στρογγυλή φιάλη: Διάμετρος Φ80-140mm Ύψος: 140-340mm
Επίπεδη τετράγωνη φιάλη: Μ 80-140mm, Π 80-200mm, Υ 140-340mm
|
| 3 |
Προδιαγραφές Πώματος Φιάλης |
Διάμετρος Φ20-70mm, ύψος πώματος 20-40mm
*Συνιστάται το ύψος του πώματος να μην υπερβαίνει τη διάμετρο του πώματος.
|
| 4 |
Ακρίβεια Μέτρησης |
≤±5g (5L)
*Η ακρίβεια μέτρησης ποικίλλει ανάλογα με τα χαρακτηριστικά του υλικού, τον όγκο πλήρωσης και τη διάταξη τροφοδοσίας.
|
| 5 |
Ύψος Ανοίγματος Τροφοδοσίας |
2300mm |
| 6 |
Διάμετρος Στομίου Τροφοδοσίας |
Dn50 |
| 7 |
Πίεση Αέρα |
0.6-0.8MPa |
| 8 |
Παροχή Ρεύματος |
~380V 50Hz/11KW |
| 9 |
Συνολικές Διαστάσεις |
4175×1490×2150mm(Μ×Π×Υ) |
4.Ηλεκτρική Διαμόρφωση
| Α/Α |
Όνομα |
Μάρκα |
|
| 1 |
PLC |
Schneider |
|
| 2 |
HMI |
Schneider |
|
| 3 |
Inverter |
Schneider |
|
| 4 |
Σύστημα Servo |
Schneider |
|
| 5 |
Κύλινδρος |
FTEC/AIRTAC |
|
5.
Πλεονεκτήματα
5.1 Μεγάλη ευελιξία: χρησιμοποιείται ευρέως στην αυτόματη πλήρωση και πωματισμό φιαλών 1-5L σε αγροχημικά, εκλεκτά χημικά, χημικά καθημερινής χρήσης, λιπάσματα, έλαια και άλλες βιομηχανίες.
5.2 Υψηλή ταχύτητα: υιοθετώντας αυτόματη πλήρωση παρακολούθησης, το προϊόν ολοκληρώνει το γέμισμα κατά τη διαδικασία κίνησης χωρίς στάση και ανακίνηση του υγρού.
5.3 Υψηλή σταθερότητα: διπλοί σερβοκινητήρες κινούν τον μηχανισμό πλήρωσης πάνω-κάτω και δεξιά-αριστερά, διασφαλίζοντας τη συνέπεια της διαδικασίας πλήρωσης χωρίς διακοπή.
5.4 Ο σωλήνας εκκένωσης υιοθετεί επαγγελματικό εύκαμπτο σωλήνα σιλικόνης με σύρμα χάλυβα βουλκανισμένης πλατίνας, ο οποίος πληροί τις απαιτήσεις υγιεινής του κλάδου. Η βαλβίδα πλήρωσης υιοθετεί επαγγελματική τρίοδη βαλβίδα, γεμίζοντας χωρίς στάξιμο.
5.5 Βελτίωση ποιότητας προϊόντος: Υιοθετώντας εισαγόμενο ελεγκτή μονάδας κίνησης για τον έλεγχο της μεθόδου πωματισμού παρακολούθησης, ο πωματισμός είναι πιο σταθερός, η διαδικασία είναι αδιάκοπη, χωρίς ανακίνηση υγρού, χωρίς μόλυνση του στομίου της φιάλης, της φιάλης και του ιμάντα μεταφοράς, βελτιώνοντας την ποιότητα του προϊόντος και την παραγωγικότητα.
5.6 Υιοθετώντας διαχωρισμό φιαλών με ιμάντα ελεγχόμενο από σερβοκινητήρα, γεγονός που καθιστά την τοποθέτηση των φιαλών πιο ακριβή και εξασφαλίζει υψηλό ποσοστό επιτυχίας πωματισμού.
5.7 Υιοθετώντας ειδική αρπάγη για τη συγκράτηση του πώματος, η ροπή πωματισμού είναι ρυθμιζόμενη. Ανθεκτικό στη φθορά καουτσούκ είναι σχεδιασμένο στην εσωτερική πλευρά της αρπάγης, το οποίο μπορεί αποτελεσματικά να εξαλείψει τη φθορά του πώματος κατά τη διαδικασία πωματισμού.
5.8 Ολόκληρο το μηχάνημα υιοθετεί το πιο πρόσφατο ηλεκτρικό σύστημα ελέγχου Schneider, με σταθερό έλεγχο και σχετικά χαμηλή κατανάλωση ενέργειας.
