1. Εισαγωγή

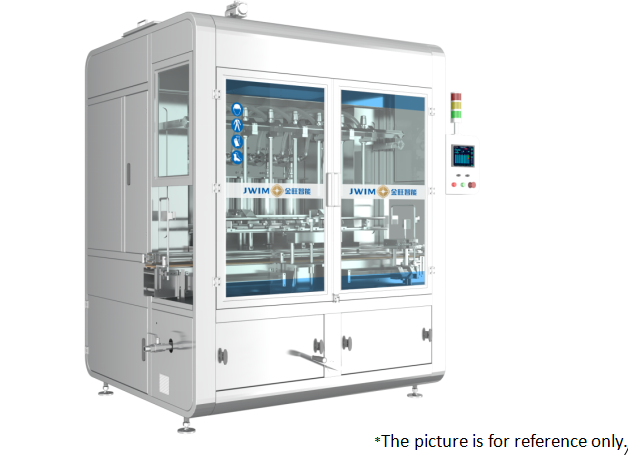

Το έξυπνο μηχάνημα πλήρωσης εμβόλου CCG5000-8TS είναι κατάλληλο για συσκευασία όλων των ειδών νερού, γαλακτώματος, εναιωρήματος λαδιού, εναιωρήματος και υλικών υψηλού ιξώδους.
Ολόκληρο το μηχάνημα έχει ενσωματωμένη δομή, κινείται από σερβοκινητήρα, αρχή πλήρωσης ογκομετρικής μέτρησης, για την επίτευξη υψηλής ακρίβειας δοσολογίας πλήρωσης. Έλεγχος PLC, διεπαφή αφής ανθρώπου-μηχανής, η λειτουργία ολόκληρου του μηχανήματος είναι βολική και διαισθητική. Ολόκληρο το μηχάνημα υιοθετεί τόξο πλαισίου, το οποίο είναι τόσο όμορφο όσο και ευγενές.
2. Διαστάσεις Μηχανήματος
3. Τεχνικές Παράμετροι
| 1 |
Χωρητικότητα |
1000ml: ≤1800BPH 5000ml:≤800BPH
*Η χωρητικότητα διαφέρει ανάλογα με το προϊόν, το δοχείο και τα χαρακτηριστικά του προϊόντος.
|
| 2 |
Εφαρμόσιμο Μέγεθος Φιάλης |
Στρογγυλή Φιάλη: Φ80-140mm Ύψος:140-340mm
Επίπεδη Φιάλη: Μ:80-200mm Π:80-140mm Υ:140-340mm
|
| 3 |
Όγκος Πλήρωσης |
1000-5000ml
*Το εύρος πλήρωσης διαφέρει ανάλογα με τα χαρακτηριστικά του προϊόντος και την τροφοδοσία του προϊόντος.
|
| 4 |
Ακρίβεια Πλήρωσης |
1000ml:±3g ; 5000ml:±5g
*Η ακρίβεια διαφέρει ανάλογα με το προϊόν, το δοχείο και τα χαρακτηριστικά του προϊόντος.
|
| 5 |
Ύψος Τροφοδοσίας Προϊόντος |
2550mm |
| 6 |
Διάμετρος Τροφοδοσίας Προϊόντος |
DN40 |
| 7 |
Διάμετρος Ακροφυσίου Πλήρωσης |
Φ26mm |
| 8 |
Ελάχιστη Διάμετρος Ανοίγματος |
≥Φ30mm |
| 9 |
Πίεση Αέρα |
0.6-0.8MPa |
| 10 |
Πηγή Τροφοδοσίας |
~380V 50Hz/2.2KW |
| 11 |
Εξωτερικές Διαστάσεις |
2365×1600×2750mm(Μ×Π×Υ) |
| 12 |
Βάρος |
Περίπου 1920kg |
4. Ηλεκτρική Διαμόρφωση
| SN |
Όνομα |
Μάρκα |
|
| 1 |
PLC |
Schneider |
|
| 2 |
HMI |
Schneider |
|
| 3 |
Αντιστροφέας |
Schneider |
|
| 4 |
Σύστημα Servo |
Schneider |
|
| 5 |
Αισθητήρας Μέτρησης |
SICK |
|
| 6 |
Διακόπτης Εγγύτητας |
Schneider |
|
| 7 |
Διακόπτης Τροφοδοσίας |
Schneider |
|
| 8 |
Μανόμετρο |
SMC |
|
| 9 |
Κύλινδρος |
FTEC |
|
| 10 |
Ηλεκτροβαλβίδα |
FTEC |
|
| 11 |
Κουμπί |
Schneider |
|
| 12 |
Φως Συναγερμού |
Schneider |
|
| 13 |
Ασφάλεια |
Schneider |
|
5. Διαδικασία Εργασίας
6. Πλεονέκτημα
6.1. Χρησιμοποιείται ευρέως για αυτόματη πλήρωση από 1-5L σε αγροχημικά, χημικά, λιπάσματα, προϊόντα προσωπικής φροντίδας, λάδια και άλλες σχετικές βιομηχανίες
6.2. Η μονάδα πλήρωσης χρησιμοποιεί δομή εμβόλου, οθόνη αφής ολοκληρωμένη με ένα κλικ, μπορεί να εκκενώσει πλήρως το προϊόν στο δοχείο, αποφεύγοντας αποτελεσματικά τη διασταυρούμενη μόλυνση. Αυτή η δομή καθιστά επίσης ευκολότερη την αλλαγή του δακτυλίου στεγανοποίησης
6.3. Η Jinwang υιοθετεί έλεγχο προγραμματισμού PLC, σερβοκινητήρα που οδηγεί ιμάντα συγχρονισμού + σταθερό μηχανισμό ανύψωσης διπλής βίδας μετάδοσης, εξασφαλίζοντας υψηλή ακρίβεια διαδρομής κίνησης εμβόλου και πραγματοποιώντας ακριβή πλήρωση. Ο ιμάντας χρονισμού υιοθετεί ενσωματωμένο μεταλλικό σύρμα, το οποίο δεν θα σπάσει.
Επί του παρόντος, οι ξένοι κατασκευαστές συσκευασίας πρώτης τάξεως χρησιμοποιούν αυτή τη δομή. Σε σύγκριση με παρόμοια προϊόντα στην αγορά, υιοθετείται συνηθισμένος κινητήρας + κωδικοποιητής, και μετά από μακροχρόνια χρήση της δομής μετάδοσης αλυσίδας, η αλυσίδα έχει ιδιότητα εφελκυσμού, η οποία επηρεάζει την ακρίβεια πλήρωσης και τη σταθερότητα του εξοπλισμού.
6.4. Ο κινητήρας οδηγεί τα ακροφύσια πλήρωσης. Το ύψος του ακροφυσίου πλήρωσης μπορεί να ρυθμιστεί στην οθόνη αφής
6.5. Τα τελευταία στεγανοποιητικά μέρη από PTFE βελτιώνουν την αντοχή στη φθορά και τη διάρκεια ζωής, μειώνοντας το κόστος συντήρησης.
6.6. Υιοθετεί την κεφαλή πλήρωσης από ενιαίο χυτό, καλό σχήμα και μεγαλύτερη διάρκεια ζωής. Χρησιμοποιεί σωλήνα PTFE με καλή αντοχή στη διάβρωση, κατάλληλο για ισχυρά διαβρωτικά υλικά.
6.7 Ολόκληρο το μηχάνημα χρησιμοποιεί το πλαίσιο από ανοξείδωτο ατσάλι 304 που έχει τέλεια αντιδιαβρωτική δράση. Το κάλυμμα από ανοξείδωτο ατσάλι και η πόρτα από σκληρυμένο γυαλί αποτρέπουν τη μόλυνση του περιβάλλοντος από τον βρώμικο αέρα κατά τη διάρκεια της πλήρωσης. Εν τω μεταξύ, διαστάσεις Φ120mm έξοδος εξαερισμού που προβλέπεται στην κορυφή των λαντσών πλήρωσης που συνδέονται με το σύστημα εξαναγκασμένης απαγωγής για την εξαγωγή αερίου.
6.8 Το ηλεκτρικό σύστημα ελέγχου ολόκληρου του μηχανήματος υιοθετεί γαλλική διαμόρφωση Schneider, ενσωματωμένο ηλεκτρικό σύστημα ελέγχου, πιο σταθερό, αξιόπιστο, ασφαλές, πράσινο και χαμηλής κατανάλωσης ενέργειας.
6.9 Το μηχάνημα πλήρωσης δεν γεμίζει όταν υπάρχει έλλειψη φιαλών. Ταυτόχρονα, το μηχάνημα πλήρωσης είναι εξοπλισμένο με συντονισμένες φωτοηλεκτρικές συσκευές στην πίσω πλευρά. Όταν η φιάλη μπλοκάρει λόγω κακής εξόδου φιάλης, σταματά αυτόματα την έξοδο φιάλης και επιτυγχάνει λειτουργία σύνδεσης με τον πίσω εξοπλισμό.
