CCG1000-12TΈξυπνη Μηχανή Γεμίσματος με Έμβολο
1. Εισαγωγή
Το CCG1000-12TJ Intelligent Piston Filling Machine είναι η τελευταία γενιά βελτιωμένης μηχανής γεμίσματος όγκου, η οποία είναι κατάλληλη για τη συσκευασία διαφόρων υδατικών παραγόντων και προϊόντων υψηλού ιξώδους. Ολόκληρο το μηχάνημα έχει σε σειρά δομή, κινείται από σερβοκινητήρα και την αρχή γεμίσματος με μέτρηση όγκου, η οποία επιτυγχάνει υψηλή ακρίβεια στη δοσολογία γεμίσματος. Υιοθετεί έλεγχο PLC, διεπαφή ανθρώπου-μηχανής και ολόκληρο το μηχάνημα είναι εύκολο στη λειτουργία. Ολόκληρο το μηχάνημα υιοθετεί τόξο σκελετού, το οποίο είναι όμορφο και ευρύχωρο. Επιλέγεται σύστημα μετάδοσης δεδομένων αυτόματης ζύγισης υψηλής ακρίβειας με ηλεκτρονική ζυγαριά, καθιστώντας την προσαρμογή της δόσης πιο βολική και γρήγορη.
2. Διαστάσεις Μηχανήματος
Μονάδα:mm
3. Τεχνικές Παράμετροι
| 1 |
Χωρητικότητα |
100ml: ≤5400BPH 1000ml:≤2500BPH
*Η χωρητικότητα διαφέρει ανάλογα με το προϊόν, το δοχείο και τα χαρακτηριστικά του προϊόντος.
|
| 2 |
Εφαρμόσιμο Μέγεθος Φιάλης |
Στρογγυλή Φιάλη: Φ40-95mm Ύψος:80-230mm
|
| 3 |
Όγκος Γεμίσματος |
50-1000ml
*Το εύρος γεμίσματος διαφέρει ανάλογα με τα χαρακτηριστικά του προϊόντος και την τροφοδοσία του προϊόντος.
|
| 4 |
Ακρίβεια Γεμίσματος |
±1g (50-200ml) ±1.5g (200-500ml)
±2g (500-1000ml)
*Η ακρίβεια διαφέρει ανάλογα με το προϊόν, το δοχείο και τα χαρακτηριστικά του προϊόντος.
|
| 5 |
Ύψος Τροφοδοσίας Προϊόντος |
2300mm |
| 6 |
Διάμετρος Τροφοδοσίας Προϊόντος |
DN40 |
| 7 |
Διάμετρος Ακροφυσίου Γεμίσματος |
Φ18mm |
| 8 |
Ελάχιστη Διάμετρος Ανοίγματος |
≥Φ22mm |
| 9 |
Πίεση Αέρα |
0.6-0.8MPa |
| 10 |
Πηγή Τροφοδοσίας |
~380V 50Hz/2.2KW |
| 11 |
Εξωτερικές Διαστάσεις |
2435×1490×2480mm(L×W×H) |
| 12 |
Βάρος |
Περίπου 1200kg |
4. Ηλεκτρική Διαμόρφωση
| SN |
Όνομα |
Μάρκα |
|
| 1 |
PLC |
Schneider |
|
| 2 |
HMI |
Schneider |
|
| 3 |
Αντιστροφέας |
Schneider |
|
| 4 |
Σύστημα Servo |
Schneider |
|
| 5 |
Αισθητήρας Μέτρησης |
SICK |
|
| 6 |
Διακόπτης Εγγύτητας |
Schneider |
|
| 7 |
Διακόπτης Τροφοδοσίας |
Schneider |
|
| 8 |
Μανόμετρο |
SMC |
|
| 9 |
Κύλινδρος |
FTEC |
|
| 10 |
Ηλεκτροβαλβίδα |
FTEC |
|
| 11 |
Κουμπί |
Schneider |
|
| 12 |
Λυχνία Συναγερμού |
Schneider |
|
| 13 |
Ασφαλειοδιακόπτης |
Schneider |
|
5. Διαδικασία Εργασίας
6. Πλεονέκτημα
6.1. Χρησιμοποιείται ευρέως για αυτόματη πλήρωση από 50-1000ml σε αγροχημικά, χημικά, λιπάσματα, προϊόντα προσωπικής φροντίδας, λάδια και άλλες σχετικές βιομηχανίες.

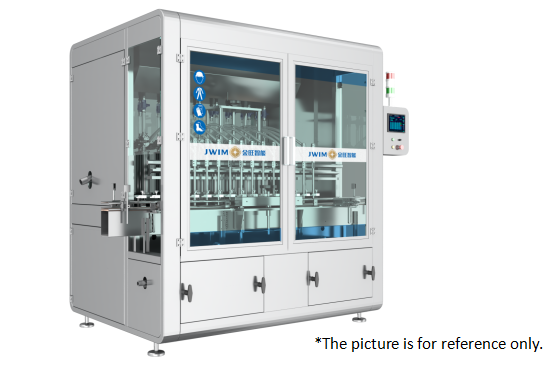

*Η εικόνα είναι μόνο για αναφορά. Δεν υπάρχει καπάκι κατά τη διάρκεια της πλήρωσης.
6.2. Η μονάδα πλήρωσης χρησιμοποιεί δομή εμβόλου, οθόνη αφής με ένα κλικ, μπορεί να εκκενώσει πλήρως το προϊόν στο δοχείο, αποφεύγοντας αποτελεσματικά τη διασταυρούμενη μόλυνση. Αυτή η δομή καθιστά επίσης ευκολότερη την αλλαγή του δακτυλίου στεγανοποίησης.
6.3. Τα τελευταία στεγανοποιητικά μέρη από PTFE βελτιώνουν την αντοχή στη φθορά και τη διάρκεια ζωής, μειώνοντας το κόστος συντήρησης.
6.4. Το σύστημα πλήρωσης υιοθετεί μια ειδική βαλβίδα γωνιακής έδρας τριών οδών, σώμα βαλβίδας από ανοξείδωτο χάλυβα, ισχυρή αντοχή στη διάβρωση, ανθεκτικότητα και γερμανικό βιομηχανικό πρότυπο. Έχει τα πλεονεκτήματα της απλής δομής, της σταθερής απόδοσης, της αξιόπιστης στεγανοποίησης, χωρίς διαρροή προϊόντος για μεγάλο χρονικό διάστημα, εξοικονομώντας κόστος συντήρησης.
6.5. Χρησιμοποιεί επαγγελματική βαλβίδα πλήρωσης υψηλών προδιαγραφών με γρήγορη ταχύτητα πλήρωσης και υψηλή ακρίβεια πλήρωσης. Το σώμα της βαλβίδας χρησιμοποιεί SUS, με καλή αντοχή στη διάβρωση, ανθεκτικότητα και μεγάλη διάρκεια ζωής. Η ειδική κάτω δομή και ο σχεδιασμός στεγανοποίησης μπορούν να επιτύχουν μηδενική διαρροή. Η βαλβίδα πλήρωσης υιοθετεί δομή στεγανοποίησης από κάτω για να αποφευχθούν υπολείμματα στο σπείρωμα σύνδεσης και στο τμήμα στεγανοποίησης της βαλβίδας, η οποία είναι εύκολη στον καθαρισμό και μπορεί να μειώσει αποτελεσματικά τα υπολείμματα.
6.6. Η Jinwang χρησιμοποιεί έλεγχο PLC, ο σερβοκινητήρας κινεί τον σύγχρονο ιμάντα + σταθερά λειτουργούμενη δομή ανύψωσης διπλής βίδας για να διασφαλίσει την υψηλή ακρίβεια της κίνησης του εμβόλου και της πλήρωσης.
6.7. Ο κινητήρας κινεί τα ακροφύσια πλήρωσης. Το ύψος του ακροφυσίου πλήρωσης μπορεί να ρυθμιστεί στην οθόνη αφής.
6.8. Γρήγορη ρύθμιση κεφαλής πλήρωσης και εξοπλισμένη με δείκτη βαθμονόμησης, ρύθμιση χωρίς εργαλεία, βολική και γρήγορη. Ο αεραγωγός και το φωτοηλεκτρικό είναι επισημασμένα με όνομα, το οποίο είναι βολικό για συντήρηση και επισκευή.
6.9. Σύστημα ανάδρασης βάρους ηλεκτρονικής ζυγαριάς, η ρύθμιση όγκου μπορεί να γίνει πατώντας ένα πλήκτρο στην οθόνη αφής. (Προαιρετική λειτουργία)
6.10. Ολόκληρο το μηχάνημα χρησιμοποιεί τον σκελετό από ανοξείδωτο χάλυβα 304 που έχει τέλεια αντιδιαβρωτική δράση. Το κάλυμμα από ανοξείδωτο χάλυβα και η πόρτα από σκληρυμένο γυαλί αποτρέπουν τη μόλυνση του περιβάλλοντος από τον βρώμικο αέρα κατά τη διάρκεια της πλήρωσης. Εν τω μεταξύ, έχει προβλεφθεί έξοδος εξαερισμού διαστάσεων Φ120mm στην κορυφή των λαντσών πλήρωσης που συνδέεται με το σύστημα εξαναγκασμένης απαγωγής για την εξαγωγή αερίου.
