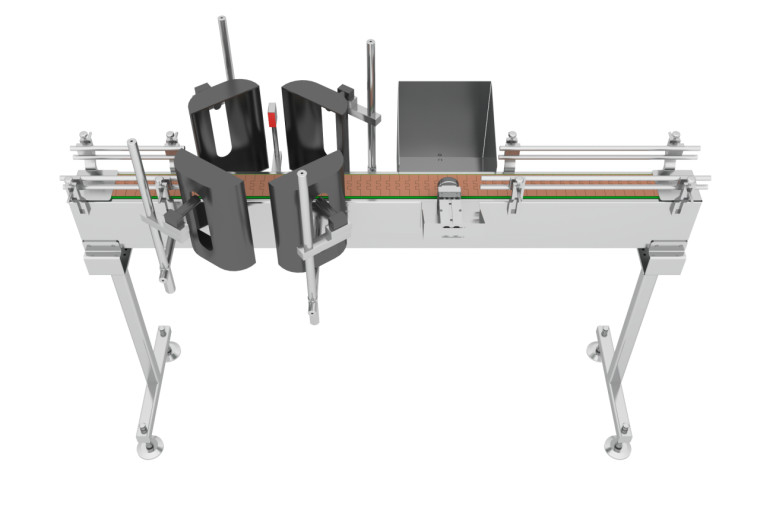

20 μπουκάλια/μίνου μηχανή επισήμανσης στρογγυλής μπουκάλιας Inkjet Coding Bottle Cap Visual Inspection System

20 μπουκάλια/μίνου Στρογγυλό μπουκάλι, επισήμανση μπουκάλιας, κωδικοποίηση με μελάνι, σύστημα οπτικής επιθεώρησης καπακιού μπουκάλιας

1Εισαγωγή

Αυτό το σύστημα χρησιμοποιεί μηχανική όραση για την ανίχνευση περιμετρικών ετικετών φιαλών, συμπεριλαμβανομένης της ανίχνευσης κωδικών QR, αναγνώρισης barcode, αναγνώρισης κωδικών, ποιότητας ετικέτας (όπως: στραβές, παραμορφωμένες,αν υπάρχει ετικέταΤα προϊόντα με κατώτερη από τις προδιαγραφές ποιότητα καταγράφονται και στη συνέχεια καταργούνται.Το σύστημα αυτό περιλαμβάνει επίσης την ανίχνευση της κλίσης του καπακιού του μπουκαλιού σε σχέση με το σώμα του μπουκαλιού., και καθοδηγεί οπτικά την απόρριψη των καπακιών των φιαλών που είναι προφανώς στρεβλωμένα.και τα μπουκάλια που προφανώς δεν είναι σφιχτά σφιχτά απορρίπτονται.

2.Τεχνικές παραμέτρους

3.Διαμόρφωση υλικού

3.1 4 200W έγχρωμες κάμερες, 1200W κάμερα σε κλίμακα γκρι, ταχύτητα λήψης 30 πινάκων, μέθοδος επικοινωνίας με κάμερα GigE.

3.2 1 σύνολο λογισμικού βιομηχανικής οπτικής κάμερας με άδεια ανάπτυξης και εφαρμογής.

3.35 βιομηχανικά καλώδια Ethernet.

3.4 φακοί βιομηχανικής κάμερας με ανάλυση 200W5 pixel.

3.5 1 σύνολο ελεγκτή φωτεινής πηγής και 5 σύνολα φωτεινών πηγών.

4.Διαμόρφωση λογισμικού

4.1 Το σχέδιο δοκιμών περιέχει όλες τις απαιτήσεις δοκιμών.

4.2 Οι άδειες ανάπτυξης λογισμικού επεξεργασίας εικόνας και εφαρμογών εγκαθίστανται σε βιομηχανικούς υπολογιστές που καθορίζονται από τον πελάτη.

4.3 Το λογισμικό επεξεργασίας εικόνας που έχει αναπτυχθεί με βάση γλώσσες υψηλού επιπέδου έχει λειτουργίες πολλαπλών εργασιών.ο πελάτης χρειάζεται μόνο να τροποποιήσει το μοντέλο προϊόντος και το σύστημα αλλάζει αυτόματα χωρίς την ανάγκη δευτερογενούς ανάπτυξης.

4.4 Ο κύκλος ανίχνευσης ενός μόνο προϊόντος είναι μικρότερος από 0,5 δευτερόλεπτα.

5.Διαδικασία αλγορίθμου όρασης

6.Πλεονεκτήματα του εξοπλισμού

6.1 Τέσσερις κάμερες είναι τοποθετημένες σε διαστήματα 90° για να εξασφαλίζεται σταθερή και πλήρης απεικόνιση 360° της ετικέτας του φιαλιδίου.

6.2 Η κεκλιμένη πηγή φωτός που έχει σχεδιαστεί ειδικά για κυλινδρικές ετικέτες μπορεί να βελτιώσει την συνέπεια της φωτεινότητας της απεικόνισης.

6.3 Σύγχρονη ενεργοποίηση τεσσάρων φωτεινών πηγών, ασύγχρονη στροβίδα και ασύγχρονη λήψη εικόνας, αποφεύγοντας την πολυπλοκότητα και αστάθεια της ασύγχρονης λογικής ενεργοποίησης,μειώνοντας την αμοιβαία παρεμβολή μεταξύ των πηγών φωτός και βελτιώνοντας την ποιότητα της εικόνας.

6.4 Η κάμερα και η φωτεινή πηγή τοποθετούνται ομοαξονικά και τοποθετούνται ενσωματωμένα σε πλαίσιο ρύθμισης ύψους.Το πλαίσιο ρύθμισης διαθέτει σήματα ή κανόνες λέιζερ για να διευκολύνει την ακριβή ρύθμιση του ύψους του συστήματος όρασης για φιάλες διαφορετικού ύψους.
