Σύστημα οπτικής επιθεώρησης του σώματος της φιάλης και του προσανατολισμού του στόματος της

Σύστημα οπτικής επιθεώρησης του σώματος της φιάλης και του προσανατολισμού του στόματος της

1.Εισαγωγή

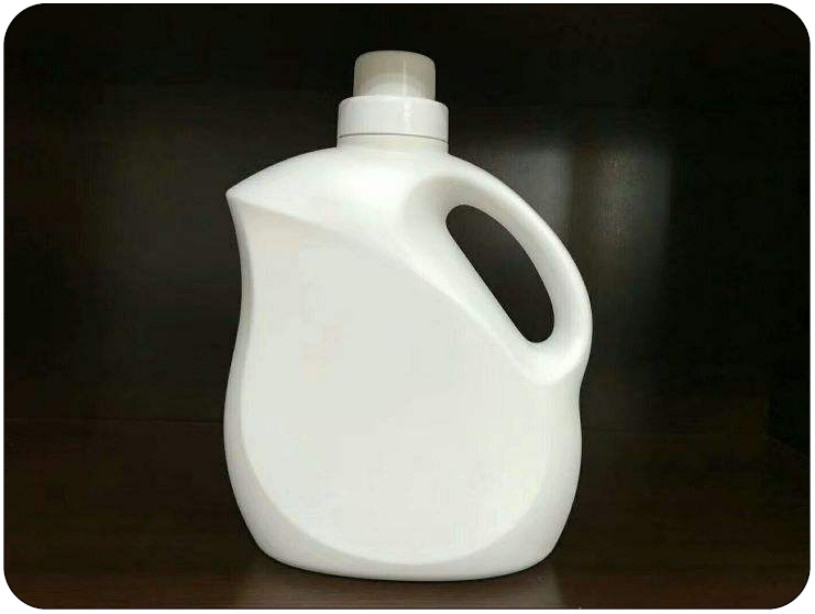

Το έργο αυτό εφαρμόζει κυρίως την οπτική επιθεώρηση των επίπεδων μπουκαλιών και τον προσανατολισμό του στόματος της μπουκάλιας και καθορίζει εάν η μπουκάλια πρέπει να περιστραφεί με βάση τα αποτελέσματα της επιθεώρησης.

2. ΣΣχεδιασμός

Η ανίχνευση του σώματος του μπουκαλιού και του προσανατολισμού του στόματος του μπουκαλιού είναι απλούστερη από άλλες πτυχές ανίχνευσης.Το οπτικό σύστημα είναι εγκατεστημένο στο πλάι της γραμμής μεταφοράς μπουκαλιών για την ανίχνευση του προσανατολισμού του μπουκαλιούΟ προσανατολισμός του στόματος του μπουκαλιού και ο προσανατολισμός του μπουκαλιού είναι σε σταθερή σχέση, δηλαδή τα μπουκάλια ανιχνεύονται ταυτόχρονα.

3.Διαμόρφωση λογισμικού

• Το σχέδιο δοκιμών περιλαμβάνει όλες τις απαιτήσεις δοκιμών·
• η ανάπτυξη λογισμικού επεξεργασίας εικόνας και η έγκριση εφαρμογής εγκαθίστανται στον καθορισμένο βιομηχανικό υπολογιστή του πελάτη·
• Πρωτόκολλο επικοινωνίας: το TCP/IP επικοινωνεί με το λογισμικό ελέγχου συστήματος.
• Το λογισμικό επεξεργασίας εικόνας που αναπτύχθηκε με βάση γλώσσες υψηλού επιπέδου έχει λειτουργίες πολλαπλών εργασιών.ο πελάτης χρειάζεται μόνο να τροποποιήσει το μοντέλο προϊόντος και το σύστημα αλλάζει αυτόματα χωρίς την ανάγκη δευτερογενούς ανάπτυξης;
• Ο κύκλος ανίχνευσης και επεξεργασίας κάθε φωτογραφίας που λαμβάνεται από μία μόνο κάμερα είναι μικρότερος από 200 ms.

4.Διαμόρφωση υλικού

ΓΑμέρα:Basler, 2 εκατομμύρια pixels, παγκόσμια, μαύρο και άσπρο κάμερα

Δανεισμός:Υπολογιστής, εστιακό μήκος 8mm, ανάλυση 2 εκατομμυρίων

ΑΠηγή:Constar, πηγή φωτός επιφάνειας
