1.Εισαγωγή

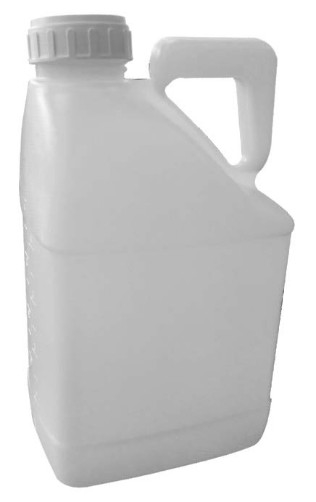

Το έργο αυτό ανιχνεύει οπτικά αν το καπάκι της φιάλης είναι σφιχτό στη θέση του και αν είναι κεκλιμένο.

2. ΣΣχεδιασμός

2.1 Σχετικές απαιτήσεις στήριξης

Ο σταθμός ελέγχου απαιτεί η κάμερα να βρίσκεται περίπου 200 mm μακριά από το καπάκι του μπουκαλιού.ο οπτικός φωτισμός του χώρου εργασίας πρέπει να είναι σταθερός και χωρίς προφανείς παρεμβολές εξωτερικού φωτός..

2.2 Οπτική δομή εγκατάστασης

Το λογισμικό συστήματος όρασης χρησιμοποιεί ειδικό λογισμικό όρασης για την απόκτηση και επεξεργασία εικόνων με πολλαπλά νήματα.

Στη συνέχεια, υπολογίζεται η διαφορά μέσω της σχέσης θέσης που λαμβάνεται.

Εικόνα ανίχνευσης:

3.Διαμόρφωση υλικού

• Μια κάμερα Basler 500W σε κλίμακα γκρι, μέθοδος επικοινωνίας με κάμερα GigE
• 1 σύνολο βιομηχανικής πλατφόρμας λογισμικού όρασης κάμερας
• 1 βιομηχανικό καλώδιο Ethernet
• 1 500W φακό βιομηχανικής φωτογραφικής μηχανής
• Ένας βιομηχανικός υπολογιστής

4.Διαμόρφωση λογισμικού

• Το σχέδιο δοκιμών περιλαμβάνει όλες τις απαιτήσεις δοκιμών·
• Το λογισμικό επεξεργασίας εικόνας που αναπτύχθηκε με βάση γλώσσες υψηλού επιπέδου έχει λειτουργίες πολλαπλών εργασιών.Χρειάζεται μόνο να προσθέσετε το πρότυπο χαρακτηριστικών του νέου προϊόντος στο πρόγραμμαΤο πρόγραμμα μπορεί να αλλάζει αυτόματα τις λειτουργίες ανίχνευσης σύμφωνα με το μοντέλο προϊόντος ανίχνευσης, χωρίς να προσθέτει νέο υλικό.
• Ο κύκλος ανίχνευσης και επεξεργασίας κάθε φωτογραφίας που λαμβάνεται από μία μόνο κάμερα είναι μικρότερος από 300 ms.
